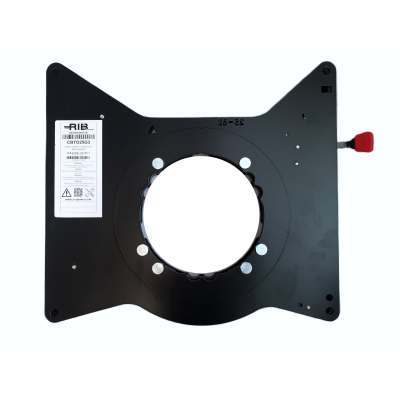

Scopema Drehkonsole Fahrerseite für Renault Master XDD ab 2024 inkl. Handbremsenadapter - CBTO26G3
Die Vorteile der Scopema Drehkonsole auf einen Blick
Die Drehkonsolen V3 (Drehkonsolen RIB) der neuen Generation sind geeignet für originale Einzelsitze (Fahrer und Beifahrer). Sie sind leichter und flacher und haben ein größeres Hohlrohr zur Kabeldurchführung - was eine saubere, schnelle und unkomplizierte Montage ermöglicht.
Made in France
Seit über 30 Jahren entwirft und produziert Scopema Drehkonsolen für Einzelsitze, die den Vorschriften der UN/ECE Regelungen für Fahrzeuge der Klasse M1/N1 entsprechen.
Technische Details
|
Drehkonsole
|
Kennzeichnung: CBTO26G3
Originalsitz Fahrerseite
Linkslenker
Gewicht: 8,5 kg
Material: Stahl
Farbe: schwarz
|
|
Abmessungen
|
Abmessungen (LxBxH): Information folgt in Kürze
Dicke der Drehkonsole: 21 mm
Dicke der Stahlplatte: 5 mm
Abstände der Befestigungslöcher: 393 mm / 408 mm
Verwendung der Original-Befestigungspunkte.
Bohrungen/Schrauben: siehe Montageplan
|
|
Kabeldurchführung
|
Zur Installation führen sie einfach das entsprechende Kabel durch die Mittelachse des Sockels.
|
|
Drehung
|
Drehpunkt: Information folgt in Kürze
Für die Fahrt muss die Drehkonsole in Fahrtrichtung arretiert werden.
Die Drehung der Drehkonsole sollte mit einem leeren Sitz ohne Passagier erfolgen.
|
| Bedienungsanleitung |
1. Entriegeln Sie den Drehkonsole mit dem roten Griff
2. Drehen Sie den Sitz in Richtung Fahrzeuginnenraum
3. Für eine optimale Nutzung drehen Sie den Sitz, wenn er leer ist oder das Gewicht des Benutzers so weit wie möglich entlastet wird
4. Bewegen Sie die Gleitschienen bei Bedarf während der Drehung nach vorne/hinten
5. Freie Position nach hinten, max. 180°
6. Automatische Wiederverriegelung zur Straße hin
|
|
Sitzhöhe
|
Der Sitz erhöht sich durch den Einbau der Drehkonsole um 2,1 cm.
Die Sitzhöhenverstellung ist mit fahrzeugspezifischen und durch den Hersteller gelieferten Mitteln stillzulegen: ja
Fahrzeuge mit serienmäßiger Sitzhöhenverstellung: Information folgt in Kürze
|
|
Handbremse
|
Lieferung inklusive Handbremsenadapter |
|
Entriegelungshebel
|
Automatische Verriegelung in Fahrtrichtung.
|
|
Gleitschienen
|
Information folgt in Kürze |
|
Befestigung
|
Information folgt in Kürze
|
|
Airbag
|
Für Fahrzeuge, die serienmäßig mit Seiten-Airbag/Seiten-Airbag im Sitz ausgerüstet sind: Information folgt in Kürze
|
|
Gurte/Isofix
|
Für Fahrernebensitze, die serienmäßig mit ISOFIX-Verankerungen ausgerüstet sind: Information folgt in Kürze
|
|
Sitz- und Fahrzeugtypen
|
Nicht geeignet für Fahrzeuge mit gefederten Sitzen.
Fahrzeuge, die serienmäßig mit einer Drehkonsole ausgerüstet sind: Information folgt in Kürze
Fahrzeuge mit manuellem Sitz: ja
Die Drehkonsole ist nicht geeignet für den Einbau in Fahrerhäuser mit Doppelsitzbank auf der Beifahrerseite.
Eine Verwendung in Kombination mit elektrisch verstellbaren Sitzen ist aus technisch bedingten Gründen derzeit nicht möglich.
Der Einbau in Fahrzeuge mit Schwingsitzen ist nicht geeignet. Das Gewicht und die Befestigungspunkte unterscheiden sich zwischen den Standardsitzen und Schwingsitzen.
|
Lieferung
-
im Lieferumfang enthalten: Drehkonsole CBTO26G3, Handbremsenadapter und Schraubenset
-
Packmaße (BxHxT): 48cm x 46cm x 8cm
-
Lieferung: Paketversand DHL
-
Lieferzeit: es handelt sich um Importware nach Bestellung - die Lieferzeit kann ca. 30 Werktage dauern
Hinweise zur Retour
- die Drehkonsolen können teilweise Kratzer und leichte Farbunterschiede aufweisen. Diese sind Produktionsbedingt und stammen vom Hersteller. Eine Funktionsunfähigkeit ist dadurch nicht gegeben. Die Drehkonsole ist nach dem Einbau unter dem Sitz und nicht mehr vollständig sichtbar. Eine kostenfreie Retournierung kann es aus diesen Gründen von uns nicht übernommen werden
- bei Quietschgeräuschen Schmierspray auf die Kunststoffstifte auftragen. Wenn ein Klickgeräusch zu hören ist, fetten Sie den Metall-Sicherungsstift ein
Montagehinweise
-
Der Einbau erfolgt zwischen dem Sitzkasten und dem Sitz
-
ein größeres Hohlrohr zur Kabeldurchführung ermöglicht eine saubere, schnelle und unkomplizierte Montage
-
Montagetipps: siehe Montageanleitung/Video
Unser Service
Sie können die Drehkonsole auch gerne in unser Berliner Werkstatt montieren und vom TÜV abnehmen lassen. Dabei beachten Sie bitte, dass wir je nach Saison keine spontanen Termine vergeben können, Sie also mit einem Vorlauf von einigen Monaten rechnen müssen.
Unser Team versteht, dass jedes Fahrzeug und jeder Kunde einzigartig ist. In einem Termin können wir Sie kompetent beraten, Tipps für Selbstausbauer geben und Ihnen die benötigten Materialien bestellen. Ihre Wünsche sind unsere Herausforderung! Wir erstellen ein Konzept nach Ihren Vorstellungen und setzen dies fachgerecht um – bei uns werden individuelle Anpassungen und Umbauten möglich, die TÜV-konform und machbar sind. Kundenzufriedenheit steht im Mittelpunkt unserer Arbeit, und alle Wünsche werden respektiert, soweit wie möglich berücksichtigt und mit höchster Professionalität umgesetzt.
TÜV
Einzelabnahme (nach § 19 Abs. 2 bzw. § 21 StVZO) ggfs. notwendig. Eintragung in die Fahrzeugpapiere erforderlich. Bitte kontaktieren Sie vor dem Einbau auch Ihren TÜV-Gutachter. Gerne übernimmt unsere Berliner Werkstatt den Einbau der Drehkonsole für Ihr Fahrzeug. Nach dem Einbau kümmern wir uns gerne um ein DEKRA-Gutachten.
Die Drehkonsole ist vollständig geprüft nach ECE-Anforderungen für M1- und N1-Fahrzeuge:
- Technical Report No. FRSCP1-VR-00001-06C00_DE-EN
