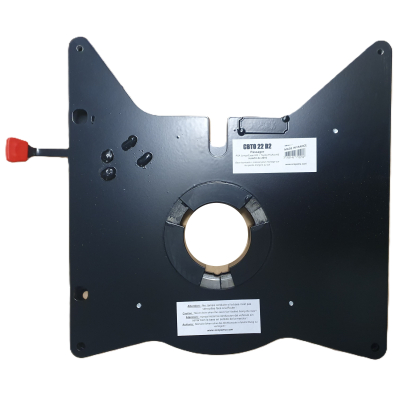

Scopema Drehkonsole Beifahrerseite für Peugeot Expert K0 / Citroen Jumpy /Toyota Proace ab 2016 - CBTO22D3 - mit Unterbock
Seit über 30 Jahren entwirft und produziert Scopema Drehkonsolen für Einzelsitze, die den Vorschriften der UN/ECE Regelungen für Fahrzeuge der Klasse M1/N1 entsprechen.
Technische Details
|
Drehkonsole
|
Kennzeichnung: CBTO22D3
Originalsitz Beifahrerseite
Linkslenker
Gewicht: 12 kg
Material: Stahl
Farbe: schwarz
|
|
Abmessungen
|
Abmessungen (LxBxH): Information folgt in Kürze
Dicke der Drehkonsole: Information folgt in Kürze
Dicke der Stahlplatte: 5 mm
Abstände der Befestigungslöcher: Information folgt in Kürze
Verwendung der Original-Befestigungspunkte.
Bohrungen und Schrauben: siehe Montageanleitung
|
|
Kabeldurchführung
|
Zur Installation führen sie einfach das entsprechende Kabel durch die Mittelachse des Sockels.
|
|
Drehung
|
Drehpunkt: mittig
Für die Fahrt muss die Drehkonsole in Fahrtrichtung arretiert werden.
Die Drehung der Drehkonsole sollte mit einem leeren Sitz ohne Passagier erfolgen.Die Drehung der Drehkonsole sollte mit einem leeren Sitz ohne Passagier erfolgen.Die Drehung der Drehkonsole sollte mit einem leeren Sitz ohne Passagier erfolgen.
|
|
Sitzhöhe
|
Der Sitz erhöht sich durch den Einbau der Drehkonsole um Information folgt in Kürze
Die Sitzhöhenverstellung ist mit fahrzeugspezifischen und durch den Hersteller gelieferten Mitteln stillzulegen: nein
Fahrzeuge mit serienmäßiger Sitzhöhenverstellung: Information nicht verfügbar
|
|
Handbremse
|
Keine Besonderheiten (betrifft die Fahrerseite)
|
|
Entriegelungshebel
|
Automatische Verriegelung in Fahrtrichtung.
|
|
Gleitschienen
|
Keine Besonderheiten
|
|
Befestigung
|
Keine Besonderheiten
|
|
Airbag
|
Für Fahrzeuge, die serienmäßig mit Seiten-Airbag/Seiten-Airbag im Sitz ausgerüstet sind: ja
|
|
Gurte/Isofix
|
Keine Besonderheiten
|
|
Sitz- und Fahrzeugtypen
|
Fahrzeuge, die serienmäßig mit einer Drehkonsole ausgerüstet sind: Information nicht verfügbar
Fahrzeuge mit manuellem Sitz: ja
Eine Verwendung in Kombination mit elektrisch verstellbaren Sitzen ist aus konstruktiven Gründen derzeit nicht möglich.
Der Einbau in Fahrzeuge mit Schwingsitzen ist nicht geeignet. Das Gewicht und die Befestigungspunkte unterscheiden sich zwischen den Standardsitzen und Schwingsitzen.
|
Lieferung
-
im Lieferumfang enthalten: Drehkonsole CBTO22D3 mit Unterbock und Schraubenset
-
Packmaße (BxHxT): 48cm x 46cm x 8cm
-
Lieferung: Paketversand DHL
-
Lieferzeit: es handelt sich um Importware nach Bestellung - die Lieferzeit kann ca. 30 Werktage dauern
Hinweis zur Retour
Die Drehkonsolen können teilweise Kratzer und leichte Farbunterschiede aufweisen. Diese sind Produktionsbedingt und stammen vom Hersteller. Eine Funktionsunfähigkeit ist dadurch nicht gegeben. Die Drehkonsole ist nach dem Einbau unter dem Sitz und nicht mehr vollständig sichtbar. Eine kostenfreie Retournierung kann es aus diesen Gründen von uns nicht übernommen werden.
Montagehinweise
-
Der Einbau erfolgt zwischen dem Sitzkasten und dem Sitz
-
ein größeres Hohlrohr zur Kabeldurchführung ermöglicht eine saubere, schnelle und unkomplizierte Montage
-
Montagetipps: siehe Montageanleitung/Video
Unser Service
Sie können die Drehkonsole auch gerne in unser Berliner Werkstatt montieren und vom TÜV abnehmen lassen. Dabei beachten Sie bitte, dass wir je nach Saison keine spontanen Termine vergeben können, Sie also mit einem Vorlauf von einigen Monaten rechnen müssen.
Unser Team versteht, dass jedes Fahrzeug und jeder Kunde einzigartig ist. In einem Termin können wir Sie kompetent beraten, Tipps für Selbstausbauer geben und Ihnen die benötigten Materialien bestellen. Ihre Wünsche sind unsere Herausforderung! Wir erstellen ein Konzept nach Ihren Vorstellungen und setzen dies fachgerecht um – bei uns werden individuelle Anpassungen und Umbauten möglich, die TÜV-konform und machbar sind. Kundenzufriedenheit steht im Mittelpunkt unserer Arbeit, und alle Wünsche werden respektiert, soweit wie möglich berücksichtigt und mit höchster Professionalität umgesetzt.
TÜV
Eintragung in die Fahrzeugpapiere erforderlich. Bitte kontaktieren Sie vor dem Einbau auch Ihren TÜV-Gutachter. Gerne übernimmt unsere Berliner Werkstatt den Einbau der Drehkonsole für Ihr Fahrzeug. Nach dem Einbau kümmern wir uns gerne um ein DEKRA-Gutachten. Einzelabnahme (nach § 19 Abs. 2 bzw. § 21 StVZO) ggfs. notwendig. Die Drehkonsole ist vollständig geprüft nach ECE-Anforderungen für M1- und N1-Fahrzeuge.
- TÜV Gutachten gemäß UN/ECE R14, R16 und R17 in Kürze verfügbar
-
Montageplan des Herstellers - Montage CBTO22D3
Die Drehkonsole ist für folgende Fahrzeuge zugelassen:
-
Citroen/F 3001 Jumpy, Dispatch, Space Tourer, V, e2*2007/46*0531, e2*2007/46*0530
-
Peugeot/F 3003 Expert, Traveller, Expert Traveller, Zafira, Life, Vivaro Life, Ulysse, Scudo, V, e2*2007/46*0532, e2*2007/46*0533
-
Opel / Vauxhall / Peugeot / FIAT
-
Toyota Europe (B) 5013, Toyota MEM (B) 5048, ProAce, V, e2*2007/46*0537, e2*2007/46*0538
