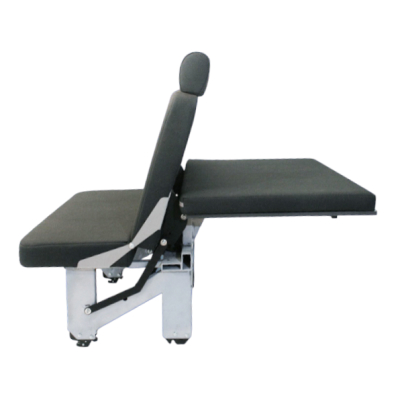

Die Schlafsitzbank SVB EVO 3 ist die konsequente Weiterentwicklung eines bewährten Schlafsitzbanksystems aus dem Hause Summermobil.
Die EVO 3 zeichnet sich durch ihren Klappmechanismus mit Laderaumerhöhung aus. Der Stauraum unter der Heckablage, mit einer lichten Höhe von ca. 52 cm, wurde durch die freitragende Konstruktion und damit den Wegfall der beiden Stützfüße nochmals erweitert und ist besser zugänglich als beim Vorgängermodell. Die Durchlademöglichkeit unterhalb der Schlafsitzbank wurde auf eine lichte Höhe von ca. 30 cm und eine Breite von ca. 60 cm erweitert. Somit steht dem Transport von z.B. Surfbrettern oder Snowboards im Innenraum nichts mehr im Wege.
Sicherheit geht vor!
Die Schlafsitzbänke werden inkl. Sicherheitsgurte geliefert. Beckengurte sind nur bei Sonder-KFZ Wohnmobilzulassung zulässig.
- Sitzbankbreite 113 cm = 1 x Dreipunktgurt, 1 x Beckengurt
- Sitzbankbreite 120 cm = 1 x Dreipunktgurt, 2 x Beckengurt
- Sitzbankbreite 150 cm = 2 x Dreipunktgurt, 1 x Beckengurt
Zusätzlich ist die EVO 3 für die Aufnahme von 2 x ISOFIX Kindersitzhalterungen vorbereitet, diese können Sie je nach Bedarf nachrüsten.
- Bei 113 cm Sitzbankbreite ist nur 1 Isofix möglich
- Bei 120 cm und 150 cm Sitzbankbreite sind 2 Isofix möglich
- Bei 150 cm Sitzbankbreite ist das Sitzpolster links größer, aber die Isofix an der selben Stelle - wie bei der Sitzbankbreite 120 cm
Einfache Montage!
Die Befestigungspunkte sind am Gestell immer an der selben Position.
Die Befestigung am Fahrzeugboden können Sie nach Ihren Wünschen gestalten, wir bieten verschiedene Fahrzeugbodenanbindungen für den VW T6 und VW T5 an.
Praktische Features
Der Stauraum unter der Heckablage mit einer lichten Höhe von ca. 52 cm wurde durch die freitragende Konstruktion und dem Wegfall der beiden Stützfüße nochmals erweitert und besser zugänglich gemacht.
Technische Details:
| Sitztyp |
EVO 3 Schlafsitzbanksystem |
| Armlehne |
nein |
| Kopfstützen |
ja |
| Gesamthöhe Sitzbank |
100 cm (ohne Kopfstützen) |
| Isofix bei 113 cm Sitzbankbreite |
1 Isofix möglich |
| Isofix bei 120 cm und 150 cm Sitzbankbreite |
2 Isofix möglich |
| Isoxix bei 150 cm Sitzbankbreite |
bei 150 cm Sitzbankbreite ist das Sitzpolster links größer, aber die Isofix an der selben Stelle - wie bei der Sitzbankbreite 120 cm |
| Gurtnachrüstung 3-Punkt-Gurte und Isofix-Anbindung |
- 3-Punkt-Gurte VW T6/T5 Nachrüstsatz links o. rechts inkl. Montage (keine Eigenmontage möglich)
- zusätzlicher 3-Punkt-Gurt ohne Nachrüstungsset und Montage (wird bei zusätzlicher seitlicher Gurtnachrüstung benötigt)
- 3-Punkt-Gurte VW T6/T5 Nachrüstsatz Mitte anstatt des mittleren Beckengurtes, inkl. Montage (keine Eigenmontage möglich)
- Sicherheitsgurtnachrüstung hinten seitlich langer Radstand, pro Seite
- Isofix-Anbindung EVO 3, Montagekosten auf Anfrage
|
| Beckengurt (2-Punkt-Gurt) |
Die Beckengurte (2-Punkt-Gurte) sind nur bei dem Sonder-KFZ-Wohnmobil zulässig. Allerdings liegt das am Ermessen des Prüfers. Alternativ kann bei eine Sicherheitsgurtnachrüstung in unserer Fachwerkstatt angebracht werden. |
| Position im Fahrzeug |
- 3er-Sitzbank EVO 3 - 113 cm mit Laderaumerhöhung, für Möbeleinbauten an der linken Fahrzeugseite
- 3er-Sitzbank EVO 3 - 120 cm mit Laderaumerhöhung, für Möbeleinbauten an der linken Fahrzeugseite
- 3er-Sitzbank EVO 3 - 150 cm mit Laderaumerhöhung, Schlafmöglichkeiten über die ganze Fahrzeugbreite
|
| Gewicht Sitzbank |
73 kg (bei einer Sitzbankbreite 120 cm) |
| Breite Sitzbank |
- Breite 113 cm mit oder ohne Isofix
- Breite 120 cm mit oder ohne Isofix
- Breite 150 cm mit oder ohne Isofix
|
| Höhe der Rückenlehne |
71cm |
| Sitzflächenneigung |
nicht möglich |
| Längseinstellung |
nicht möglich |
| Höheneinstellung |
nicht möglich |
| Breite der Sitzfläche |
- Sitzbankbreite 113 cm = 1 x Dreipunktgurt, 1 x Beckengurt
- Sitzbankbreite 120 cm = 1 x Dreipunktgurt, 2 x Beckengurt
- Sitzbankbreite 150 cm = 2 x Dreipunktgurt, 1 x Beckengurt
|
| Bezugsstoffe |
Bezugsstoffe Grau, Bricks, Austin und Tasamo (Material: 100% Polyester)
|
| Fahrzeugboden-Anbindungen |
Eine der Fahrzeugboden-Anbindungen müssen Sie beim Kauf einer EVO 3 zwingend mitbestellen:
- Klick-System - Sitzbank jederzeit herausnehmbar
- Starr-System - Sitzbank mit 8 Schrauben befestigt
|
| Stauraum |
Der Stauraum unter der Heckablage mit einer lichten Höhe von ca. 52 cm wurde durch die freitragende Konstruktion und dem Wegfall der beiden Stützfüße nochmals erweitert und besser zugänglich gemacht. |
Lieferung:
- im Lieferumfang enthalten: Sitzbank inkl. Montageset und Montageanleitung
- Packmaße auf Palette, Grundfläche 1,20 x 0,80 m, Höhe 1,50m
- Lieferung: Spedition/Sperrgut / Abholung
Lieferzeit
Es handelt sich um Produktionsware nach Bestellung - die Lieferzeit kann 3-4 Wochen dauern.
Hinweise
Bitte kontaktieren Sie vor dem Einbau auch Ihren TÜV-Gutachter. Gerne übernimmt unsere Fachwerkstatt den Einbau der Sitzbank für Ihr Fahrzeug.
Montagehinweise
Für den Einbau der Schlafsitzbank EVO 3 ist eine der folgenden zwei Bodenanbindungssysteme zwingend erforderlich:
- die starr verschraubte Bodenanbindung oder
- das Original VW-Klicksystem.
Die Bodenanbindungen müssen laut entsprechender Montageanleitung montiert werden
Montagetipps: siehe Montageanleitung
Unser Service:
Sie können die Sitzbank auch gerne in unser Berliner Werkstatt montieren und vom TÜV abnehmen lassen. Dabei beachten Sie bitte, dass wir je nach Saison keine spontanen Termine vergeben können, Sie also mit einem Vorlauf von einigen Monaten rechnen müssen.
Unser Team versteht, dass jedes Fahrzeug und jeder Kunde einzigartig ist. Kompetente Beratung für Selbstausbauer mit Hilfestellung und Verkauf der benötigten Materialien. Ihre Wünsche sind unsere Herausforderung! Wir erstellen ein Konzept nach Ihren Wünschen und setzen dies fachgerecht um – bei uns werden individuelle Anpassungen und Umbauten vorgenommen, die den persönlichen Vorstellungen entsprechen. Kundenzufriedenheit steht im Mittelpunkt jeder Arbeit, und alle Wünsche werden respektiert, berücksichtigt und mit höchster Professionalität umgesetzt.
TÜV
Eintragung in die Fahrzeugpapiere erforderlich. Bitte kontaktieren Sie vor dem Einbau auch Ihren TÜV-Gutachter. Gerne übernimmt unsere Berliner Werkstatt den Einbau der Sitzbank für Ihr Fahrzeug. Nach dem Einbau kümmern wir uns gerne um ein DEKRA-Gutachten. Einzelabnahme (nach § 19 Abs. 2 bzw. § 21 StVZO) ggfs. notwendig. Die Sitzbank ist vollständig geprüft nach ECE-Anforderungen für M1- und N1-Fahrzeuge.
Inklusive TÜV Gutachten:
- DEKRA Messbericht Nr. 201640790 gemäß UN/ECE R14, R16 und R17
Montageanleitung des Herstellers:
- Einbau- und Bedienungsanleitung Schlafsitzbank EVO 3
PDF
